에너지 회수형 보일러 시스템을 이용한 하수관 비굴착 전체보수공법

   노후된 하수관로에 열경화성 수지가 함침된 라이너를 압축공기를 이용하여 반전, 삽입 밀착시킨 후 에너지(폐열)회수형 보일러

  시스템으로 증기열을 투입하여 라이너를 새로운 관으로 형성하는 비굴착 전체보수공법

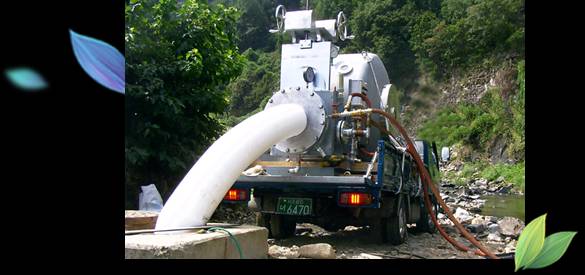

 ▶ 노후된 하수관 안에 열경화성 수지가 함침된 라이너를 공기압을 이용하여 반전,삽입 및 밀착시킨후 증기열로 경화시켜 강력한 신관을 형성

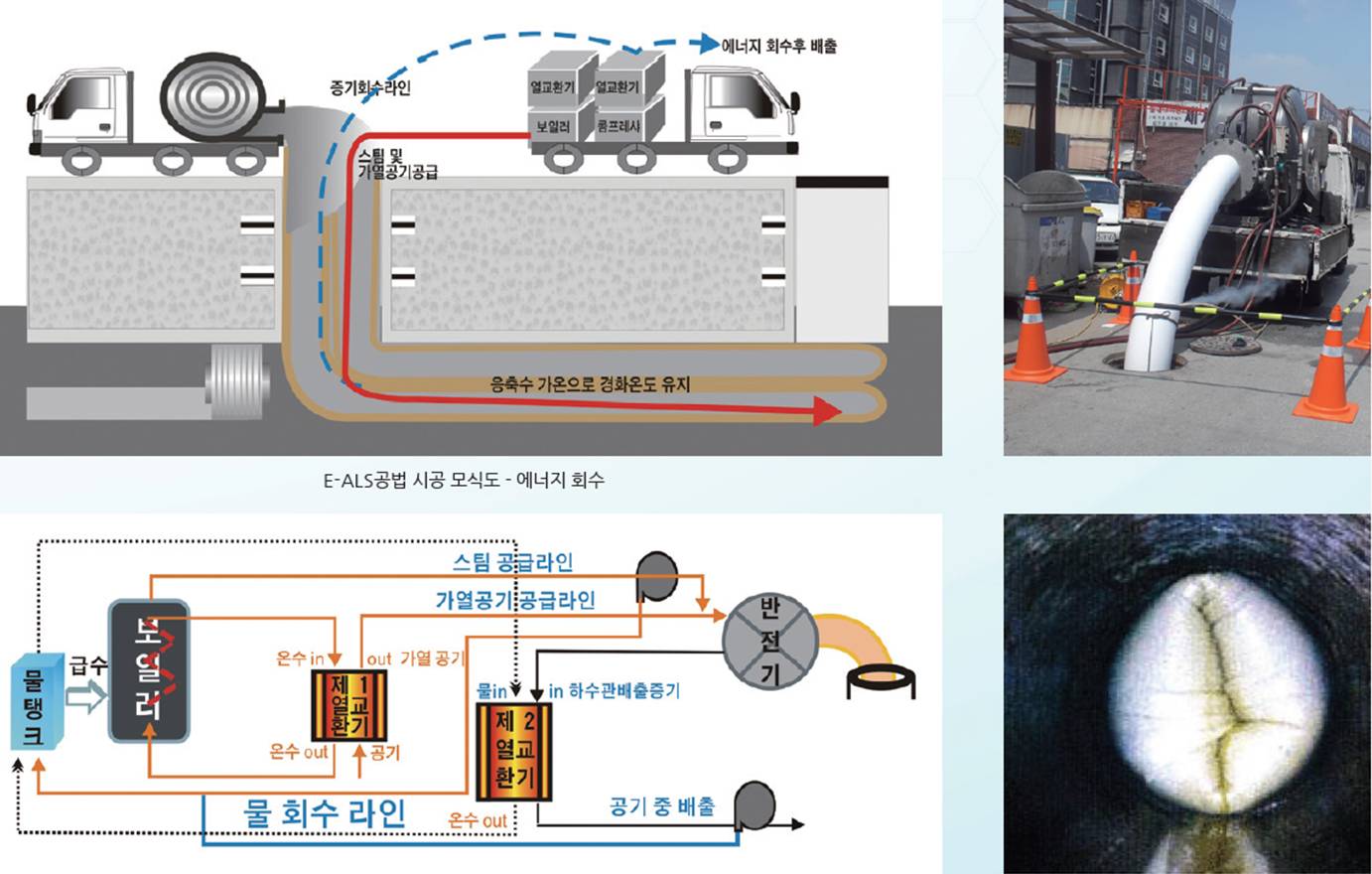

 ▶ 증기 생산에 사용되는 보일러의 배기가스와 하수관의 배출공기 폐열을 회수하여 재이용하는 열교환기를 적용하고

 ▶ 보일러 시스템의 순환과정에서 발생되는 물을 회수하여 재이용하는 스팀 세퍼레이터를 이용하며

 ▶ 열호스를 통해 보수재 하부의 응축수를 가온시키고, 공사시점 맨홀에서 경화공정의 일괄적인 제어가 가능한 기술

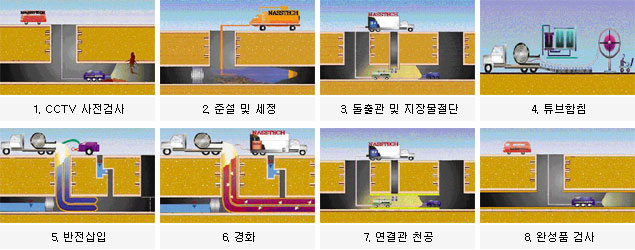

▶ 시공순서


▶ 지적재산권

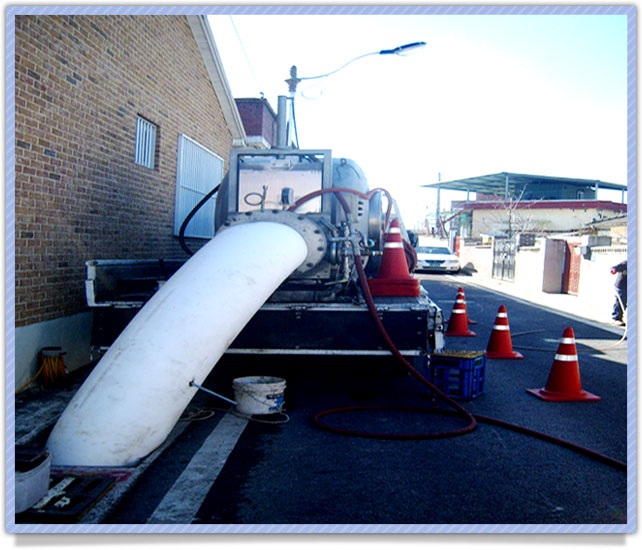

  - 건설교통부 지정 건설신기술 제148호 "분리형 반전장치를 이용한 공기압반전 비굴착 관로 보수공법"(A-HLS)

  - 건설교통부 지정 건설신기술 제636호 "에너지 회수형 보일러 시스템을 이용한 하수관 비굴착 전체보수 공법(E-ALS)

  - 특허 등록 제10-1002710호 : 폐열회수를 이용하여 에너지 효율을 향상시킨 비굴착 전체보수 공법 및 그 장치

  - 특허 등록 제10-0553240호 : 관로보수용 튜브 공기압 연속반전장치

  - 특허등록 제10-0571144호 (관로보수용 반전기)

  - 실용신안 등록 제0252658호 (상하수도관 및 산업배관 보수용으로 차량에 탑재된 공기압 분리형 반전장치 조작기구)

  - 실용신안 등록 제0255691호 (상하수도관 및 산업배관의 현장경화 라이닝 갱생공법에 사용되는 반전막 지지장치)

  - 실용신안 등록 제0260081호 (상하수도관 및 산업배관 보수용으로 차량에 탑재된 공기압 분리형 반전장치)
